HDD 512e

섹터 레이아웃의 구조

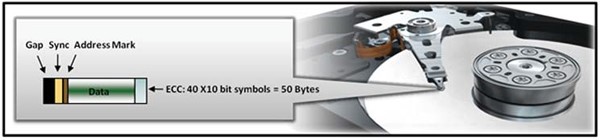

섹터 레이아웃 구조

 섹션 섹터를 분리
동기화 섹션 동기화 표시는 섹터의 시작을 나타내며 타이밍 정렬을 제공
주소 표시 섹션 주소 표시에는 섹터의 번호  위치를 식별할  있는 데이터가 포함
 섹션을 통해 섹터 자체의 상태를 확인 가능
데이터 섹션 사용자의 모든 데이터가 포함
ECC 섹션 읽기 또는 쓰기 프로세스 중에 손상될  있는 데이터를 복구하거나 복원하는  사용되는 오류 수정 코드가 포함

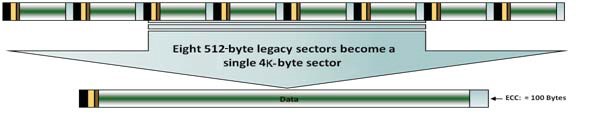

4K sector 포맷

512 byte sector - ECC섹션(50byte) 과 비데이터섹션(15byte) 으로 88% 가 Data
4K byte sector - ECC섹션(100 byte) 과 비데이터섹션(15 byte) 로 97% 가 Data

-> 공간 효율성의 향상



512e

- 512 byte 에뮬레이션 모드
- 4K 블록의 데이터를 읽고 호스트 컴퓨터가 요청한 특정 512바이트의 가상 섹터를 다시 포맷하는 프로세스는 드라이브의 DRAM 메모리에서 수행되며 성능에  영향을 주지 않음.
- align 이 안 된 쓰기시에는 성능에 영향을 줄 수도 있음



그림 출처: https://www.seagate.com/kr/ko/tech-insights/advanced-format-4k-sector-hard-drives-master-ti/
